Club 36 DAS

Référence : D3020

  • HUET_Porte_Club_36_DAS_Photo_00.jpg
  • HUET_Porte_Club_36_DAS_Photo_01.jpg
  • HUET_Porte_Club_36_DAS_Photo_02.jpg
  • HUET_Porte_Club_36_DAS_Photo_03.jpg
  • HUET_Porte_Club_36_DAS_Photo_04.jpg
  • Thermique 1,9 W/m².K
  • Acoustique Rw 36 (-1;-2)
  • Coupe Feu EI30 Mode 2 DAS

Description
produit

securit incendieBloc-porte simple action, acoustique, coupe-feu EI30, équipé d'un système de refermeture automatique débrayable permettant de concilier la réglementation incendie et le confort des usagers.
Produit certifié NF Portes résistant au feu en bois – Mode 2.

Bloc-porte simple action Club 36 DAS, coupe-feu EI30, d’affaiblissement acoustique Rw 36 (-1;-2) en 1 vantail de chez HUET ou de performances équivalentes

Vantail

Cadre Bois Pin, Hêtre ou BER (au choix), 2 parements fibres de bois dures, âme pleine à densité variable, Epaisseur de 40mm à chants droits, Poids de 25kg/m².

Dimensions : suivant plans architecte

* Domaine dimensionnel selon essence :
  - Hauteur : 1840 à 2500 mm
  - Largeur 1 vantail : 630 à 1230 mm

Huisserie

* Installation du bloc-porte dans une Huisserie Bois sur cloisons rigides ou flexibles
  - Essences : Pin, Hêtre ou BER Lamellé Collé Abouté, finition à peindre, feuillure 48*18, avec joint acoustique à grand débattement, section minimale de 68/57mm, autres dimensions suivant cloison.

* Installation du bloc-porte dans une Huisserie Métallique sur cloisons rigides
  - HBI ou HCI profil métallique en acier de 15/10ième, finition à peindre, traitement anti corrosion par poudrage polyester époxy pour recevoir une couche de finition (lot peinture), feuillure 48*18, barre d‘écartement, carter de gâche, avec joint acoustique exclusif à grand débattement, section minimale de cloison de 100mm, autres dimensions suivant cloison.

* Installation du bloc-porte dans une Huisserie Métallique sur cloisons flexibles
  - Huisserie Pyro en acier de 15/10ième avec remplissage profilé bois en pin, et joints intumescents posés, finition à peindre, traitement anti corrosion par poudrage polyester époxy pour recevoir une couche de finition (lot peinture), feuillure 48*15, barre d‘écartement, carter de gâche, avec joint acoustique exclusif à grand débattement, section minimale de cloison de 100mm, autres dimensions suivant cloison.



Ferrage

* Huisserie Métallique :
  - 3 ou 4 paumelles de 130x86 universelles
* Huisserie Bois :
  - 3 ou 4 paumelles de 140x70 acier ou inox
  - 3 ou 4 paumelles de 130x86 universelles

* Serrure :
  - Sûreté 1 point (sans cylindre)

* Contrôle d'accès :
  - Serrure électrique à mortaiser avec passage de câble ASSA ABLOY KEL

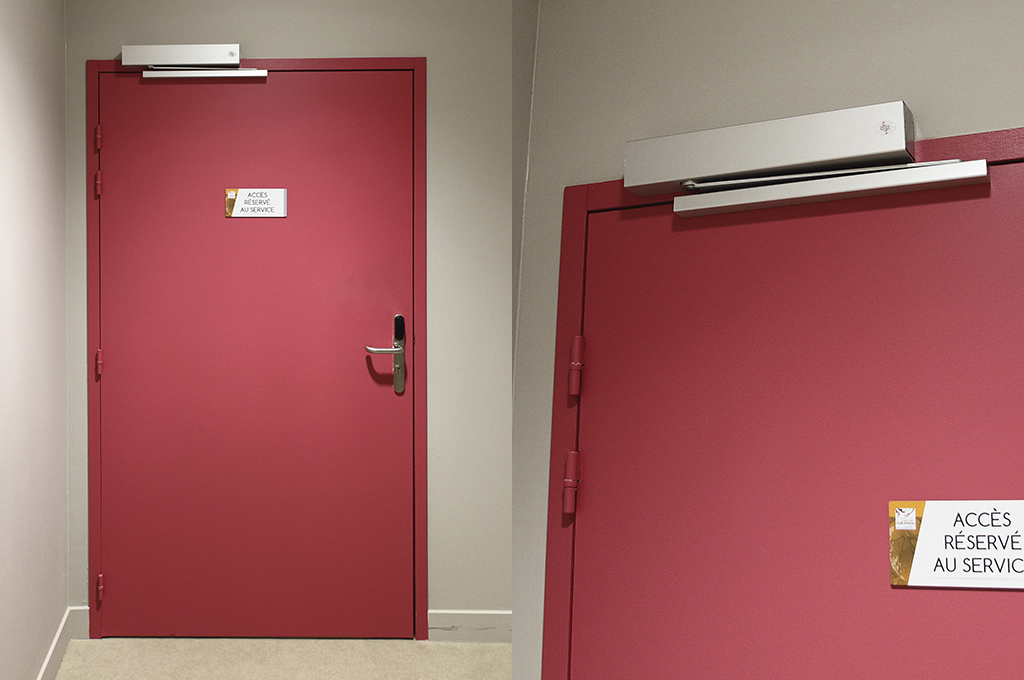

* Système d’asservissement :

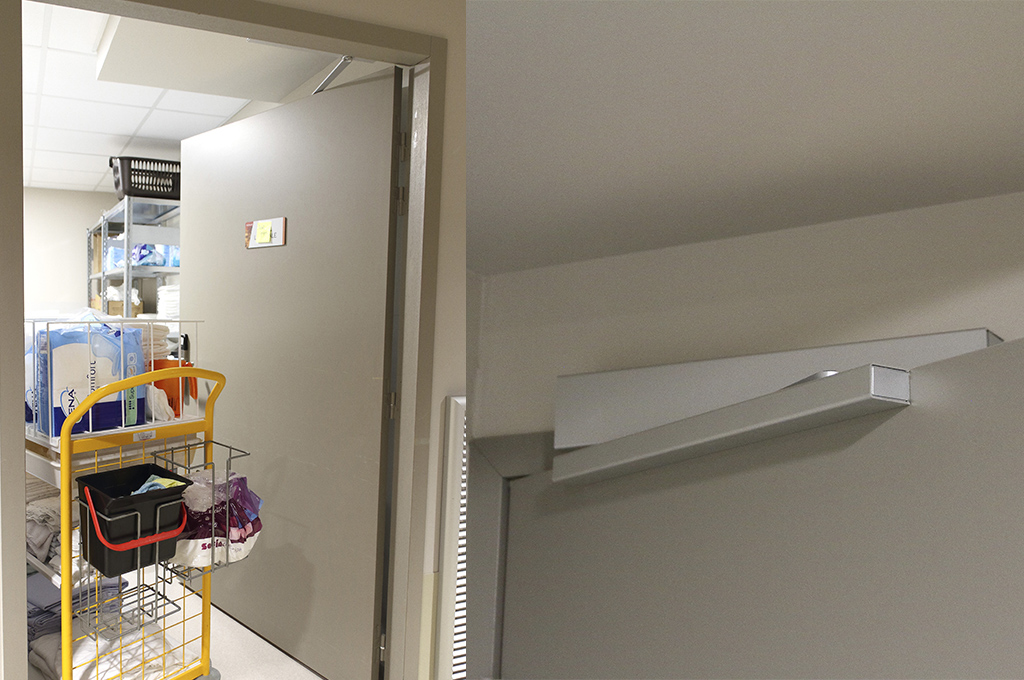

   Ferme porte débrayable en applique
     Bras glissiere
     (Angle maximum de 180° type G)
     En mode : Rupture
     Alimentation : 24 Volts ou 48 Volts
     Option : Contact de position séparé "Porte Fermée" à bille en acier EFF 10405

Seuil

 * L’étanchéité basse est une partie intégrante de la performance acoustique.
   Un procès-verbal acoustique est exigé avec l’un des équipements ci-dessous :
  - Joint à double lèvres sous vantail (seuil plat inox)
  - Plinthe automatique

Etancheite Basse Seuils B

UNE SÉLECTION RIGOUREUSE DE NOS APPROVISIONNEMENTS BOIS

UNE SÉLECTION RIGOUREUSE DE NOS APPROVISIONNEMENTS BOIS

Détails
finition

Oculi

Pose de 1 ou 2 regards vitrés avec un vitrage EI30 ou déclassement E30 avec jeu de parcloses démontable en essence de bois Hêtre ou BER avec un profil coupé à 45° assemblé en cadre de forme possible ci-dessous. Fixation par vis noyées et avec joint de propreté type EPDM permettant le calage du vitrage.
* Rectangulaire Hauteur*largeur :
  - 400*300 mm
  - 800*200, 800*300, 800*400 mm
  - 1200*200, 1200*300, 1200*400 mm
Circulaire :
  - Diamètre 360 mm

Usinages

Serrure à mortaiser :
  - Serrure de sureté 1 point axe 50 mm
  - Serrure de sureté Vachette 1 point axe 120 mm (PMR)
  - Serrure Urgence Vachette (D458, D459, ……) Conforme EN179

Finitions

- Fibre pré peinte (finition des parements prévue au titre du lot peinture)
- Stratifié de la gamme Boréal HUET
- Placage bois essence fine
- Laqué blanc ou couleur

Décors ou Gravage sur finition :
  - Gravage sur la face extérieure – Technidécor®
  - Gravage sur 2 faces – Technidécor®
* Protection vantail :
  - Protection PVC mi-hauteur et toute hauteur
  - Protection tôle inox mi-hauteur
  - Protection chants aluminium

Les + produit

  • Ferme-porte débrayable
  • Contrôle d'accès
  • Option Technidécor®
  • NF Portes résistant au feu en bois
