Club 36
Référence : AC16 - AC17
Thermique 1,9 W/m².K
Acoustique Rw 37 (-1;-3) 1 vantail ; Rw 37 (-1;-4) 2 vantaux
Coupe Feu EI30
Description
produit
Bloc-porte acoustique intérieur, coupe-feu EI30, acoustique RA 36 dB en 1 vantail.
Bloc-porte simple action Club 36, coupe-feu EI30, d’affaiblissement acoustique Rw 37 (-1;-3) en 1 vantail et Rw 37 (-1;-4) en 2 vantaux de chez HUET ou de performances équivalentes
Vantail
Cadre Bois Pin, Hêtre ou BER (au choix), 2 parements fibres de bois dures, ame pleine multicouches à densité variable, Epaisseur de 40mm à chants droits, Poids de 25kg/m².
Dimensions : suivant plans architecte
* Domaine dimensionnel selon essence :
- Hauteur : 1420 à 2500 mm
- Largeur 1 vantail : 330 à 1230 mm
- Largeur 2 vantaux : 330+330 à 930+930 mm
Huisserie
* Installation du bloc-porte dans une Huisserie Bois sur cloisons rigides ou flexibles
- Essences : Pin ou Hêtre Lamellée Collée Aboutée, finition à peindre, feuillure 48,5*18, avec joints acoustiques exclusifs à grand débattement, section minimale de 68/57mm, autres dimensions suivant cloison.
* Installation du bloc-porte dans une Huisserie Métallique sur cloisons rigides
- HBI ou HCI profil métallique en acier de 15/10ième, finition à peindre, traitement anti corrosion par poudrage polyester époxy pour recevoir une couche de finition (lot peinture), feuillure 48*18, barre d‘écartement, carter de gâche, avec joints acoustiques exclusifs à grand débattement, section minimale de cloison de 100mm, autres dimensions suivant cloison.
* Installation du bloc-porte dans une Huisserie Métallique sur cloisons flexibles
- Renvoi sur Bloc porte PYROPORTE CLUB 36
Ferrage
* Huisserie Métallique :
- 3 ou 4 paumelles de 130x86 universelles
* Huisserie Bois :
- 3 ou 4 paumelles de 140x70 acier ou inox
- 3 ou 4 paumelles de 130x86 universelles
* Serrure :
- Sûreté 1 point (sans cylindre)
* Contrôle d'accès :
- Serrure électrique à mortaiser avec passage de câble ASSA ABLOY KEL
- Gâche électrique : Gamme EFF Serie 118, 128, 138
Seuil

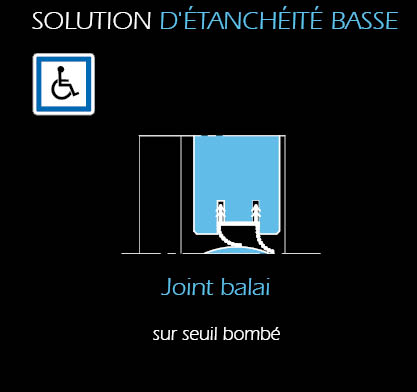

* L’étanchéité basse est une partie intégrante de la performance acoustique.
Un procès-verbal acoustique est exigé avec l’un des équipements ci-dessous :
- Joint à double lèvres sous vantail (seuil plat inox)
- Plinthe automatique
UNE SÉLECTION RIGOUREUSE DE NOS APPROVISIONNEMENTS BOIS
Détailsfinition
Options
Battement central :
* Battement Feuilluré, semi -fixe équipé :
- Verrous à bascule sur semi-fixe, finition chromée, manoeuvre facile,
- Crémone en applique
- Sans verrous, ni crémone en applique, ferme porte obligatoire
Ferme-porte :
- Encastré
- En applique
Oculi
Pose de 1 ou 2 regards vitrés avec un vitrage EI30 ou déclassement E30 avec jeu de parcloses démontable en essence de bois Hêtre ou BER avec un profil coupé à 45° assemblé en cadre de forme possible ci-dessous. Fixation par vis noyées et avec joint de propreté type EPDM permettant le calage du vitrage.
* Rectangulaire Hauteur*largeur :
- 400*300 mm
- 800*200, 800*300, 800*400 mm
- 1200*200, 1200*300, 1200*400 mm
* Circulaire :
- Diamètre 360 mm
Usinages
* Serrure à mortaiser :
- Serrure de sureté 1 point axe 50 mm
- Serrure de sureté Vachette 1 point axe 120 mm (PMR)
- Serrure Urgence Vachette (D458, D459, ……)
- Sans point de fermeture, ferme porte obligatoire
- Cremone 3 ou 5 points axe 50 ou 120 mm (PMR) - (A2P, A2P*, A2P**)
- Serrure électromagnétique Hôtellerie (Vingcard, Kaba, Onity, Salto,......)
* Verrouillage Issue de secours :
- Conforme EN179 :
Serrure Urgence D45
- Conforme EN1125 :
Barre anti-panique 1pt, 2pts ou 3pts (en applique)
Barre anti-panique 1pt sur serrure à mortaiser
Finitions
- Fibre pré peinte (finition des parements prévue au titre du lot peinture)
- Stratifié de la gamme Boréal HUET
- Placage bois essence fine
- Laqué blanc ou couleur
* Décors ou Gravage sur finition :
- Gravage sur la face extérieure – Technidécor®
- Gravage sur 2 faces – Technidécor®
- Décors inserts sur portes stratifiées (1 vantail)
* Protection vantail :
- Protection PVC mi-hauteur et toute hauteur
- Protection tôle inox mi-hauteur
- Cornière de protection aluminium - Système breveté (1 vantail)
- Protection de chants aluminium
Les + produit
- Serrure axe à 120 mm
- Contrôle d'accès
- Option Technidécor®
