VV Linteau EI30

Référence : F3108 - F3109

  • HUET_Porte_VV_Linteau_EI30_DAS_Photo_01.jpg
  • HUET_Porte_VV_Linteau_EI30_DAS_Photo_02.jpg
  • HUET_Porte_VV_Linteau_EI30_DAS_Photo_03.jpg
  • VV_Linteau_EI30_DAS_Sans_Montant_02.jpg
  • Coupe Feu EI30 Mode 1

Description
produit


Bloc-porte double action, coupe-feu EI30, équipé de système de refermeture automatique - Mode 1

Bloc-porte double action VV Linteau EI30, coupe feu EI30 de chez HUET ou de performances équivalentes

Vantail

Cadre Pin, Hetre LCA ou Bois Exotique Rouge, 2 parements fibres de bois dures, âme en panneau de particules, Epaisseur de 50mm, Poids de 26kg/m².
Etanchéité au feu : joints 24x2 collés en rainure sur traverses hautes et basses, joint anti-pince doigts et joint 25x4 collé entre les deux lèvres sur battement

Dimensions : suivant plans architecte

Domaine dimensionnel selon essence :
- Hauteur : 1840 à 2500 mm
- Largeur : 730 à 1100 mm
- Largeur : 730+430 à 1100+1100 mm

Huisserie

 *Installation du bloc-porte dans une huisserie bois sur cloisons rigides ou flexibles
  - Huisserie Bois : Hêtre LCA ou Bois Exotique Rouge, finition à peindre, intégrant une rainure spécifique pour encastrer les joints intumescents composée :
  - D’une traverse d’huisserie en bois exotique rouge de section 116*68 mm intégrant pivot linteau
  - De 2 montants en bois exotique rouge de section 116*45 mm

*Installation du bloc-porte dans une huisserie métallique mixte sur cloisons rigides ou flexibles
  - Huisserie Métallique Mixte : finition à peindre, intégrant une rainure spécifique pour encastrer les joints intumescents composée :
  - D’une traverse d’huisserie en Hêtre LCA ou Bois Exotique Rouge de section 116*68 mm intégrant pivot linteau
  - De 2 montants en profil métallique en acier de 15/10ième avec fixation par omégas soudés, finition à peindre, traitement anti corrosion par poudrage polyester époxy pour recevoir une couche de finition (lot peinture), barre d‘écartement, section de 116*45 mm

Ferrage

* Système d’asservissement :

   - Pivot Linteau
     Système de Pivot GROOM GRL100 encastré dans la traverse haute de l’huisserie et système mécanique de rotation fixation au sol en partie basse

   - Option : Contact de position séparé "Porte Fermée" à bille en acier EFF 10405

UNE SÉLECTION RIGOUREUSE DE NOS APPROVISIONNEMENTS BOIS

UNE SÉLECTION RIGOUREUSE DE NOS APPROVISIONNEMENTS BOIS

Détails
finition

Options

* Battement central :
   - Joints anti-pince doigts, jeu 25 mm, hauteur vantail 2250 mm maxi
   - Joints va-et-vient, jeu 8 mm

Oculi

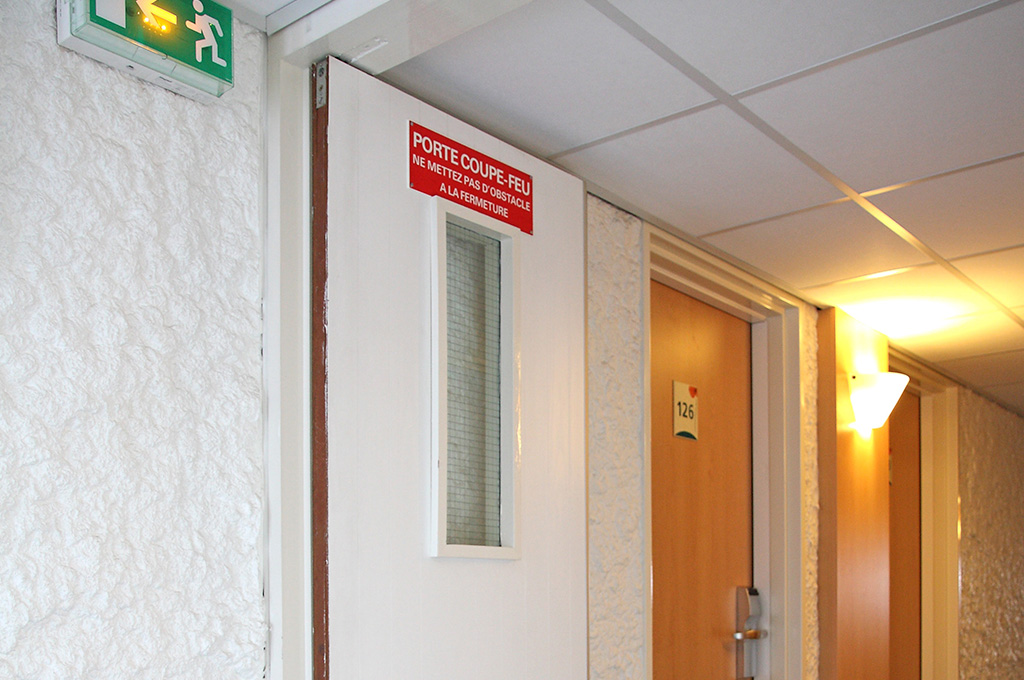

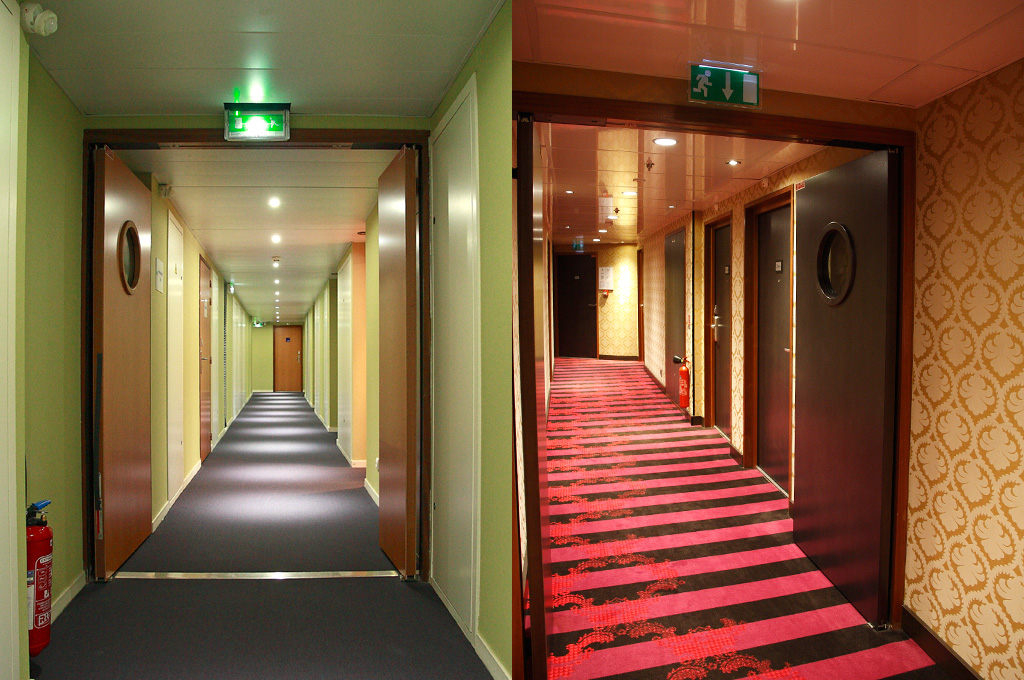

Pose de 1 ou 2 regards vitrés avec un vitrage EI30 ou déclassement E30 avec jeu de parcloses démontable en essence de bois Hêtre ou BER avec un profil coupé à 45° assemblé en cadre de forme possible ci-dessous. Fixation par vis noyées et avec joint de propreté type EPDM permettant le calage du vitrage.
* Rectangulaire Hauteur*largeur :
  - 400*300 mm
  - 800*200, 800*300, 800*400 mm
  - 1200*200, 1200*300, 1200*400 mm
Circulaire :
  - Diamètre 360 mm

Usinages

Contrôle d'accès :
  - Verrou électrique encastré : EFF EFF 351, JPM VE6000 ou DORMA TV600
  - Verrou motorisé électrique encastré ALIGATOR DAE4000 ou GROOM GRS623. Porte fermée/verrouillée en traverse haute de l'huisserie (Conforme NFS 61.937)

Finitions

- Fibre pré peinte (finition des parements prévue au titre du lot peinture)
- Stratifié de la gamme Boréal HUET
- Placage bois essence fine
- Laqué blanc ou couleur

Décors ou Gravage sur finition :
  - Gravage sur la face extérieure – Technidécor®
  - Gravage sur 2 faces – Technidécor®
* Protection vantail :
  - Protection PVC mi-hauteur et toute hauteur
  - Protection tôle inox mi-hauteur

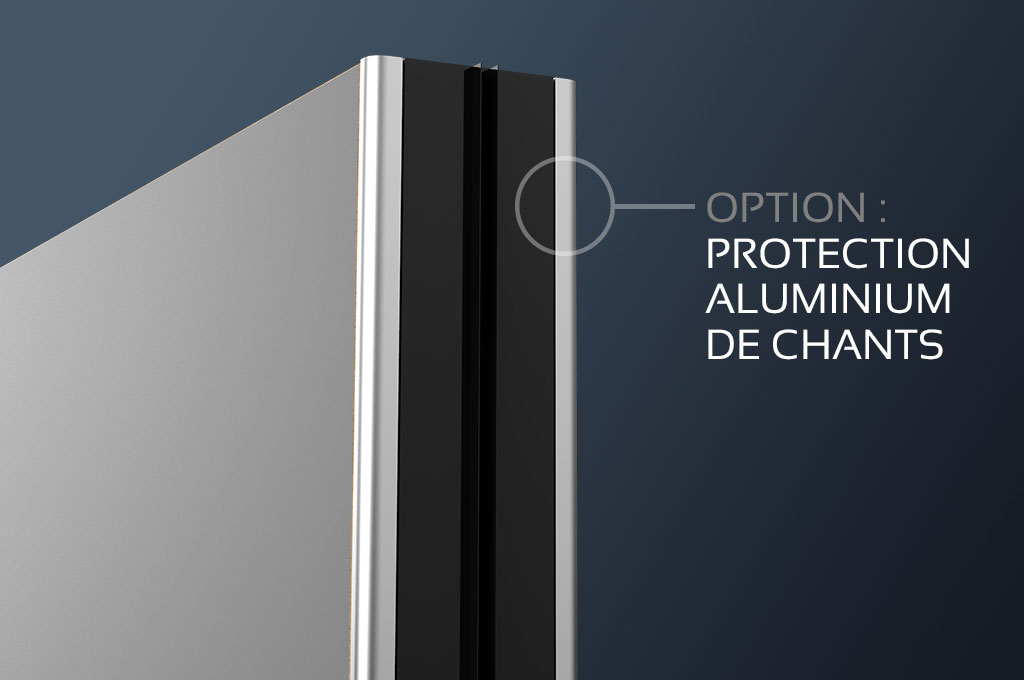

  - Protection aluminium de l'intégralité des chants verticaux sur toute la hauteur

Les + produit

  • Contrôle d'accès
  • Option Technidécor®
  • NF Portes résistant au feu en bois
