Club 30 DAS
Référence : D3019
Thermique 1,9 W/m².K
Acoustique Rw 32 (-1;-2)
Coupe Feu EI30 Mode 2 DAS
Description
produit
Bloc-porte simple action, acoustique, coupe-feu EI30, équipé d'un système de refermeture automatique débrayable permettant de concilier la réglementation incendie et le confort des usagers.
Produit certifié NF Portes résistant au feu en bois – Mode 2.
Bloc-porte simple action Club 30 DAS, coupe-feu EI30, d’affaiblissement acoustique Rw 32 (-1;-2) de chez HUET ou de performances équivalentes
Vantail
Cadre Bois Pin, Hêtre ou BER (au choix), 2 parements fibres de bois dures, âme pleine à densité variable, Epaisseur de 40mm à chants droits, Poids de 25kg/m².
Dimensions : suivant plans architecte
* Domaine dimensionnel selon essence :
- Hauteur : 1840 à 2500 mm
- Largeur 1 vantail : 630 à 1230 mm
Huisserie
* Installation du bloc-porte dans une Huisserie Bois sur cloisons rigides ou flexibles
- Essences : Pin, Hêtre ou BER Lamellé Collé Abouté, finition à peindre, feuillure 48*18, avec joint acoustique à grand débattement, section minimale de 68/57mm, autres dimensions suivant cloison.
* Installation du bloc-porte dans une Huisserie Métallique sur cloisons rigides
- HBI ou HCI profil métallique en acier de 15/10ième, finition à peindre, traitement anti corrosion par poudrage polyester époxy pour recevoir une couche de finition (lot peinture), feuillure 48*18, barre d‘écartement, carter de gâche, avec joint acoustique exclusif à grand débattement, section minimale de cloison de 100mm, autres dimensions suivant cloison.
* Installation du bloc-porte dans une Huisserie Métallique sur cloisons flexibles
- Huisserie Pyro en acier de 15/10ième avec remplissage profilé bois en pin, et joints intumescents posés, finition à peindre, traitement anti corrosion par poudrage polyester époxy pour recevoir une couche de finition (lot peinture), feuillure 48*15, barre d‘écartement, carter de gâche, avec joint acoustique exclusif à grand débattement, section minimale de cloison de 100mm, autres dimensions suivant cloison.
Ferrage
* Huisserie Métallique :
- 3 ou 4 paumelles de 130x86 universelles
* Huisserie Bois :
- 3 ou 4 paumelles de 140x70 acier ou inox
- 3 ou 4 paumelles de 130x86 universelles
* Serrure :
- Sûreté 1 point (sans cylindre)
* Contrôle d'accès :
- Serrure électrique à mortaiser avec passage de câble ASSA ABLOY KEL
* Système d’asservissement :

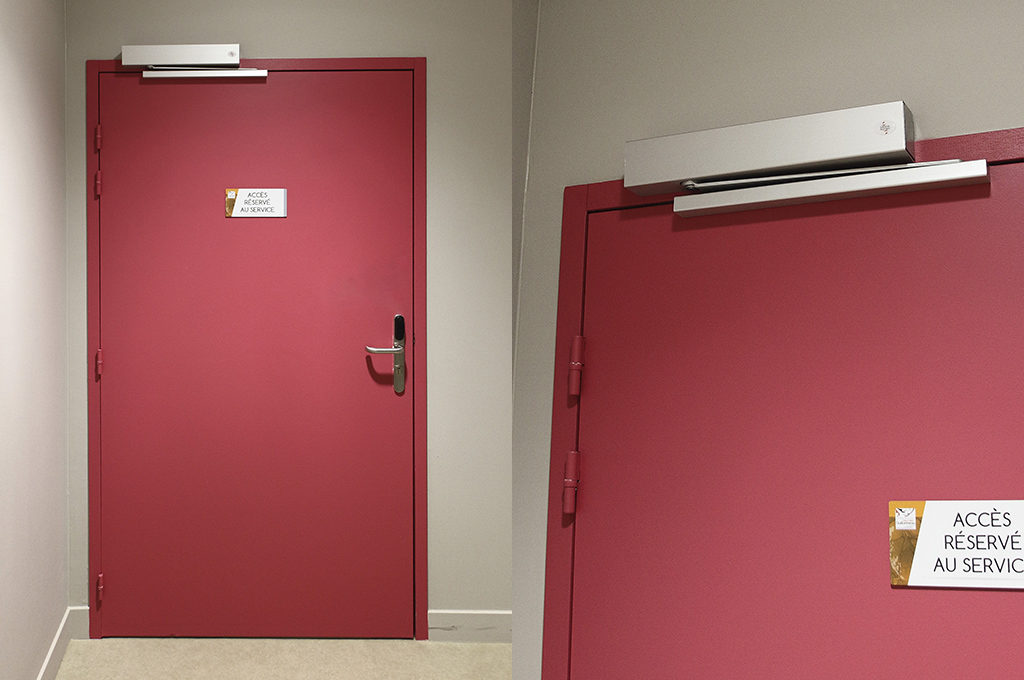

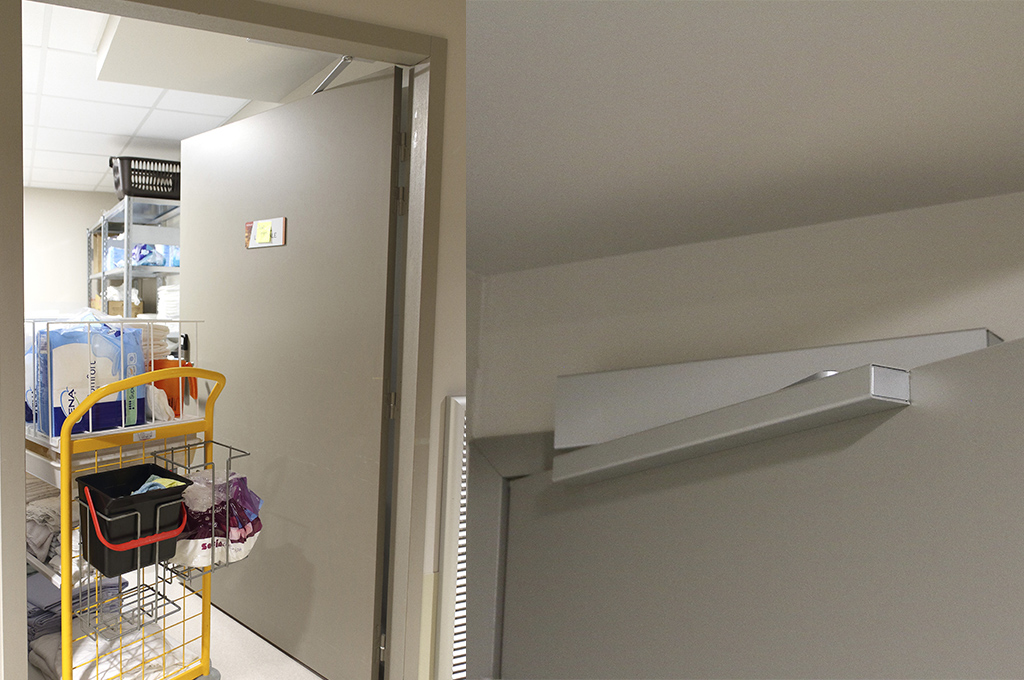

- Ferme porte débrayable en applique
Bras glissiere
(Angle maximum de 180° type G)
En mode : Rupture
Alimentation : 24 Volts ou 48 Volts
Option : Contact de position séparé "Porte Fermée" à bille en acier EFF 10405

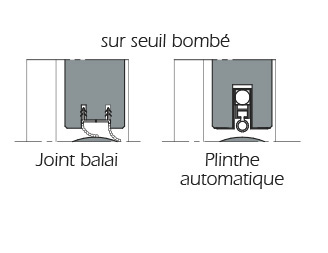

Seuil
* L’étanchéité basse est une partie intégrante de la performance acoustique.
Un procès-verbal acoustique est exigé avec l’un des équipements ci-dessous :
- Joint à double lèvres sous vantail (seuil plat inox)
- Plinthe automatique
UNE SÉLECTION RIGOUREUSE DE NOS APPROVISIONNEMENTS BOIS
Détailsfinition
Oculi
Pose de 1 ou 2 regards vitrés avec un vitrage EI30 ou déclassement E30 avec jeu de parcloses démontable en essence de bois Hêtre ou BER avec un profil coupé à 45° assemblé en cadre de forme possible ci-dessous. Fixation par vis noyées et avec joint de propreté type EPDM permettant le calage du vitrage.
* Rectangulaire Hauteur*largeur :
- 400*300 mm
- 800*200, 800*300, 800*400 mm
- 1200*200, 1200*300, 1200*400 mm
* Circulaire :
- Diamètre 360 mm
Usinages
* Serrure à mortaiser :
- Serrure de sureté 1 point axe 50 mm
- Serrure de sureté Vachette 1 point axe 120 mm (PMR)
- Serrure Urgence Vachette (D458, D459, ……) Conforme EN179
Finitions
- Fibre pré peinte (finition des parements prévue au titre du lot peinture)
- Stratifié de la gamme Boréal HUET
- Placage bois essence fine
- Laqué blanc ou couleur
* Décors ou Gravage sur finition :
- Gravage sur la face extérieure – Technidécor®
- Gravage sur 2 faces – Technidécor®
* Protection vantail :
- Protection PVC mi-hauteur et toute hauteur
- Protection tôle inox mi-hauteur
- Protection chants aluminium
Les + produit
- Ferme-porte débrayable
- Contrôle d'accès
- Option Technidécor®
- NF Portes résistant au feu en bois
