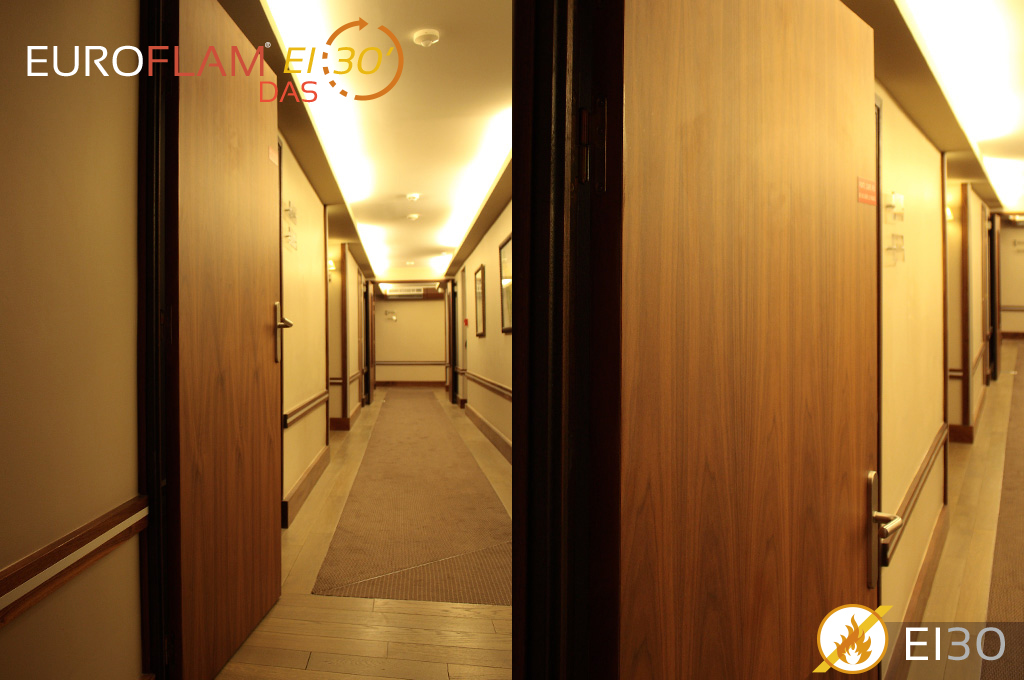

Euroflam EI30 DAS
Référence : D3008 - D3009
Coupe Feu EI30 Mode 2 DAS
Description
produit
Bloc-porte simple action, coupe-feu EI30, équipé de système de refermeture automatique, pouvant être équipé de système de maintien du vantail ouvert.
Produit certifié NF Portes résistant au feu en bois – Mode 2.
Bloc-porte simple action Euroflam EI30 DAS, Coupe-Feu EI30, de chez HUET ou de performances équivalentes.
Vantail
Cadre Bois Pin, Hêtre ou BER (au choix), 2 parements fibres de bois dures, ame pleine multicouches à densité variable, Epaisseur de 40mm à chants droits, Poids de 22kg/m².
Dimensions : suivant plans architecte
* Domaine dimensionnel selon essence :
- Hauteur : 1840 à 2100
- Largeur 1 vantail : 330 à 1230 mm
- Largeur 2 vantaux : 330+330 à 930+930 mm
Huisserie
* Installation du bloc-porte dans une Huisserie Bois sur cloisons rigides ou flexibles
- Essences : Pin ou Hêtre Lamellée Collée Aboutée, finition à peindre, feuillure 43,5*18, section minimale de 68/57mm, autres dimensions suivant cloison.
* Installation du bloc-porte dans une Huisserie Métallique sur cloisons rigides
- HBI ou HCI profil métallique en acier de 15/10ième, finition à peindre, traitement anti corrosion par poudrage polyester époxy pour recevoir une couche de finition (lot peinture), feuillure 48*18, barre d‘écartement, carter de gâche, section minimale de cloison de 100mm, autres dimensions suivant cloison.
* Installation du bloc-porte dans une Huisserie Métallique sur cloisons flexibles
- Renvoi sur Bloc porte PYROPORTE EI30 DAS
Ferrage
* Huisserie Métallique :
- 3 ou 4 paumelles de 130x86 universelles
* Huisserie Bois :
- 4 paumelles de 110x55 acier
- 3 ou 4 paumelles de 140x70 acier ou inox
- 3 ou 4 paumelles de 130x86 universelles
* Serrure :
- Sûreté 1 point (sans cylindre)
* Système d’asservissement :

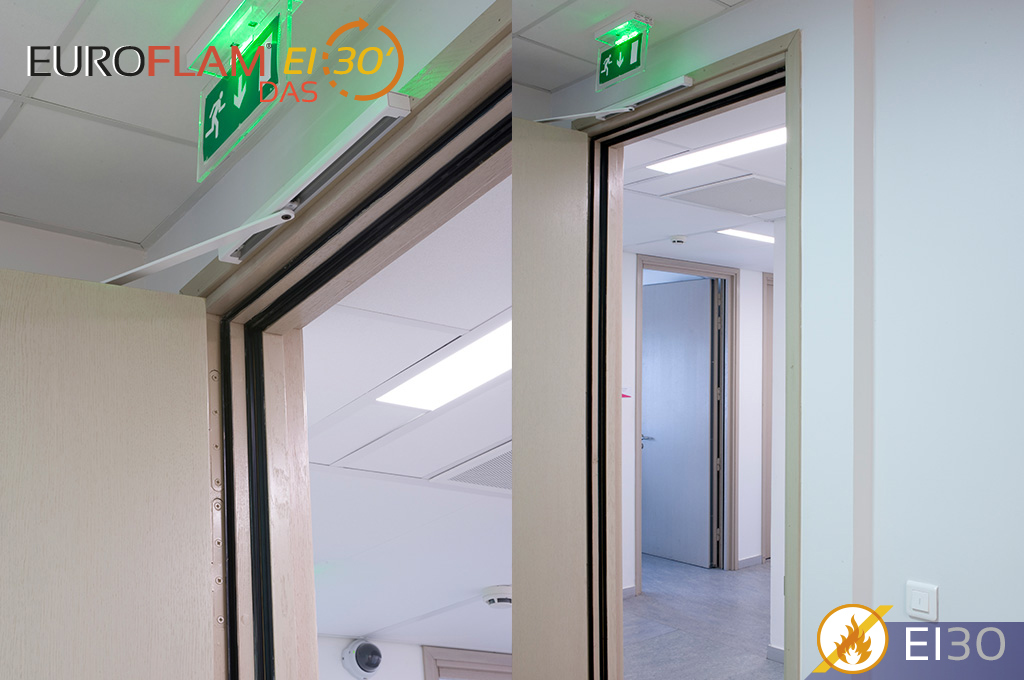

- Ferme porte en applique + ventouse (murale, au sol ou encastrable)
Bras compas ou bras glissiere
(Angle maximum de 170° ou 180°)
En mode : Rupture ou Emission
Alimentation : 24 Volts ou 48 Volts
Option : Contact de position séparé "Porte Fermée" à bille en acier EFF 10405
- Bandeau avec ventouse intégrée et ferme-porte en applique
Levasseur - Groom - Dorma
(Angle maximum de 120° ou 100°)
En mode : Rupture ou Emission
Alimentation : 24 Volts ou 48 Volts
Option :
Contact de position intégré "porte Ouverte/Fermée"
Contact de position séparé "Porte Fermée" à bille en acier EFF 10405
- Ferme porte débrayable en applique
1 Vantail
Bras glissiere
(Angle maximum de 180° type G)
En mode : Rupture
Alimentation : 24 Volts ou 48 Volts
Option : Contact de position séparé "Porte Fermée" à bille en acier EFF 10405
2 Vantaux
Ferme-porte débrayable sur vantail principal + ferme-porte standard GR400 ou GR500 + bandeau SLV-2 avec sélecteur intégré
UNE SÉLECTION RIGOUREUSE DE NOS APPROVISIONNEMENTS BOIS
Détailsfinition
Options
Battement central :
* Sans Battement :
- Chant droit avec joint central, ferme porte obligatoire
* Battement Feuilluré, semi -fixe équipé :
- Sans verrous, ni crémone en applique, ferme porte obligatoire

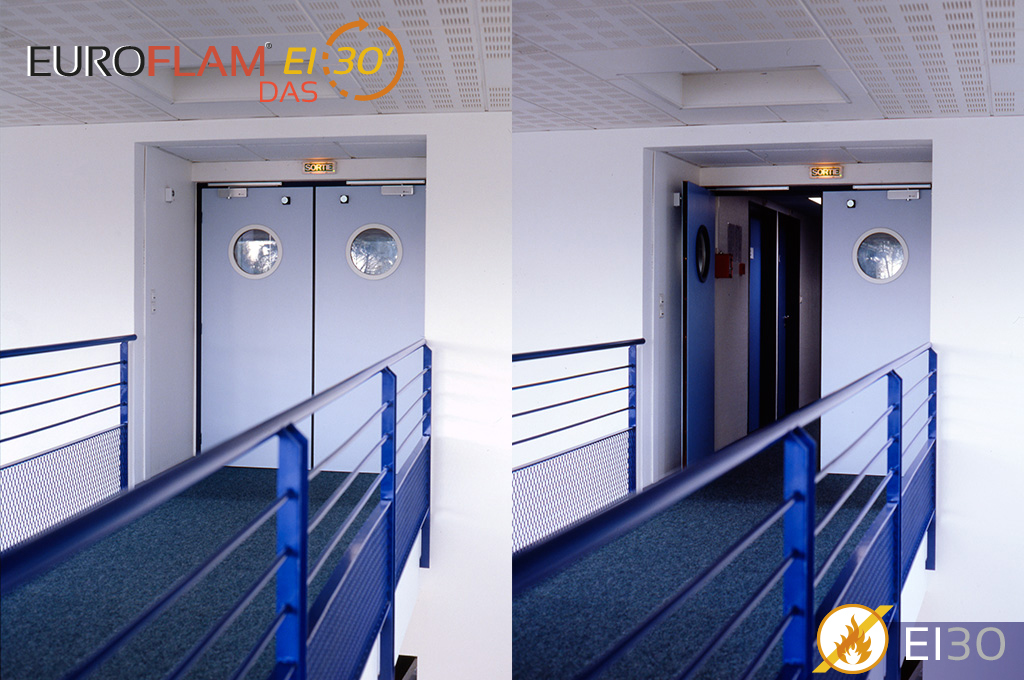

Oculi
Pose de 1 ou 2 regards vitrés avec un vitrage EI30 ou déclassement E30 avec jeu de parcloses démontable en essence de bois Hêtre ou BER avec un profil coupé à 45° assemblé en cadre de forme possible ci-dessous. Fixation par vis noyées et avec joint de propreté type EPDM permettant le calage du vitrage.
* Rectangulaire Hauteur*largeur :
- 400*300 mm
- 800*200, 800*300, 800*400 mm
- 1200*200, 1200*300, 1200*400 mm
* Circulaire :
- Diamètre 360 mm
Finitions
- Fibre pré peinte (finition des parements prévue au titre du lot peinture)
- Stratifié de la gamme Boréal HUET
- Placage bois essence fine
- Laqué blanc ou couleur
* Décors ou Gravage sur finition :
- Gravage sur la face extérieure – Technidécor®
- Gravage sur 2 faces – Technidécor®
* Protection vantail :
- Protection PVC mi-hauteur et toute hauteur
- Protection tôle inox mi-hauteur
- Protection chants aluminium
Les + produit
- Contrôle d'accès
- Technidécor®
- NF Portes résistant au feu en bois
