Euroflam EI60 Pyro

Référence : F6003 - F6004

  • HUET_Porte_Pyroporte_EI60_DAS_Photo_01.jpg

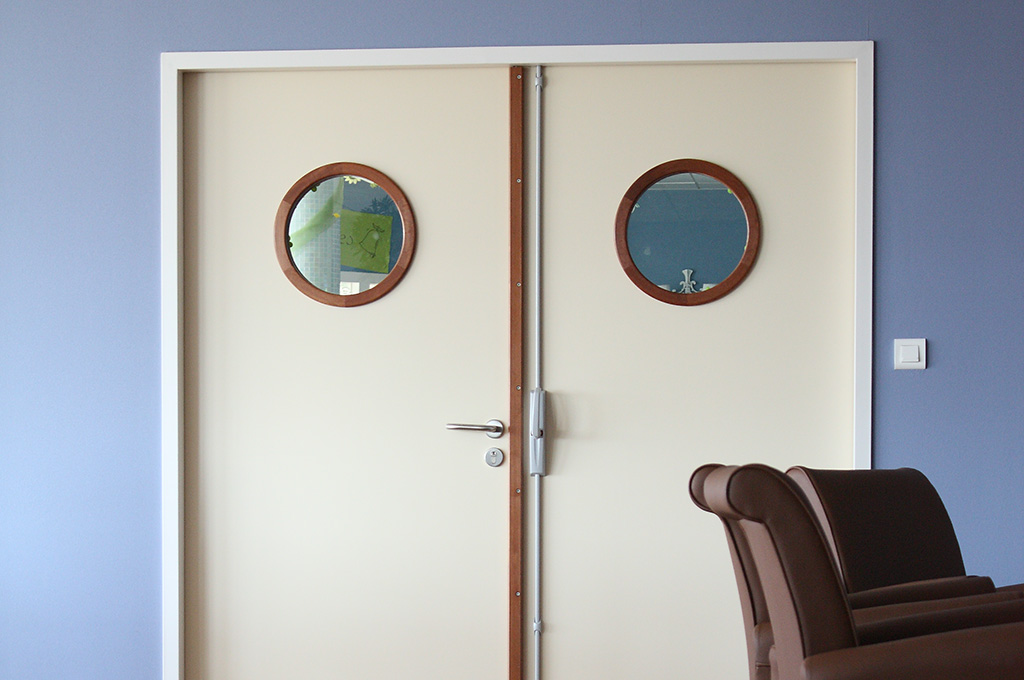

  • HUET_Porte_Pyroporte_EI60_DAS_Photo_02.jpg

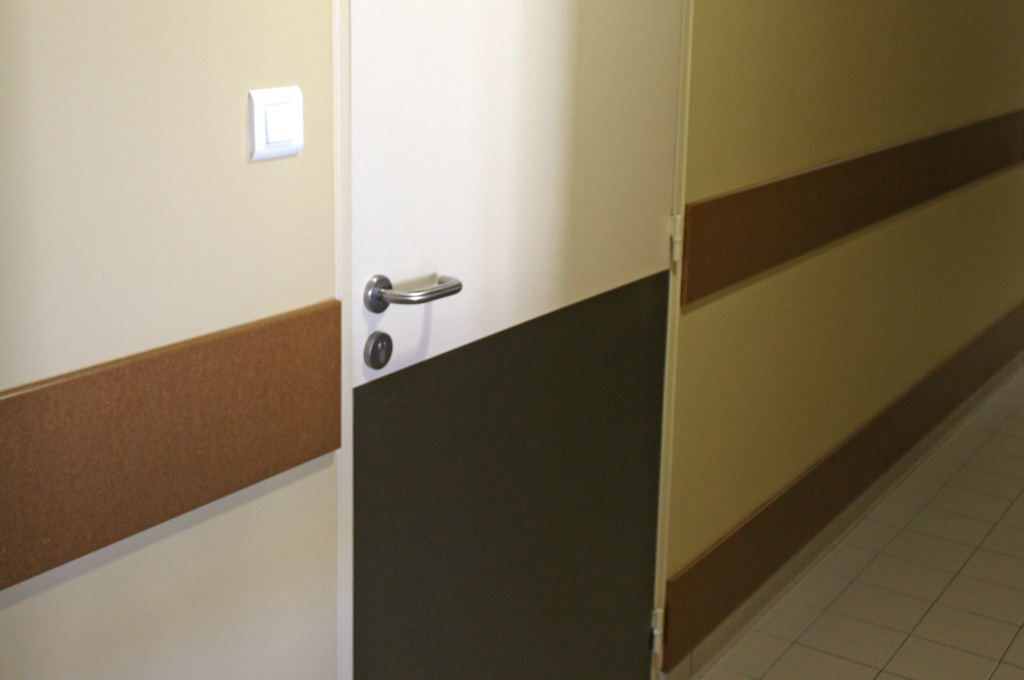

  • HUET_Porte_Pyroporte_EI60_DAS_Photo_03.jpg
  • Thermique 2.2 W/m².K
  • Coupe Feu EI60

Description
produit

Bloc-porte simple action, coupe-feu EI60, Mode 0 ou Mode 1, installation sur huisserie métallique pour cloison flexible.

Bloc-porte simple action Euroflam EI60 Pyro, Coupe-Feu EI60, de chez HUET ou de performances équivalentes.

Vantail

Cadre Bois Bois Exotique Rouge, 2 parements fibres de bois dures, âme pleine multicouches à densité variable, Epaisseur de 51mm à chants droits, Poids de 37kg/m².

Dimensions : suivant plans architecte

* Domaine dimensionnel selon essence :
- Hauteur : 1500 à 2180 mm
- Largeur 1 vantail : 330 à 1230 mm
- Largeur 2 vantaux : 530+530 à 1030+1030 mm

Huisserie

* Installation du bloc-porte dans une Huisserie Métallique sur cloisons flexibles
  - Huisserie Pyro en acier de 15/10ième avec remplissage profilé bois en pin, et joints intumescents posés, finition à peindre, traitement anti corrosion par poudrage polyester époxy pour recevoir une couche de finition (lot peinture), feuillure 48*15, barre d‘écartement, carter de gâche, section minimale de cloison de 100mm, autres dimensions suivant cloison.

Option : Avec joints acoustiques exclusifs à grand débattement

Ferrage

* Huisserie Métallique Pyro :
  - 4 paumelles de 130x86 universelles

* Serrure :
  - Sûreté 1 point (sans cylindre)

* Contrôle d'accès :
  - Serrure électrique à mortaiser avec passage de câble ASSA ABLOY KEL
  - Gâche électrique : Gamme EFF Serie 118, 128, 138

Détails
finition

Options

Battement central :
* Sans Battement :
  - Chant droit avec joint central, ferme porte obligatoire
* Battement Feuilluré, semi -fixe équipé :
  - Verrous à bascule sur semi-fixe, finition chromée, manoeuvre facile,
  - Crémone en applique
  - Sans verrous, ni crémone en applique, ferme porte obligatoire

Oculi

Pose de 1 ou 2 regards vitrés avec un vitrage EI60 avec jeu de parcloses démontable en essence de bois Hêtre ou BER avec un profil coupé à 45° assemblé en cadre de forme possible ci-dessous. Fixation par vis noyées et avec joint de propreté type EPDM permettant le calage du vitrage.
* Rectangulaire Hauteur*largeur :
  - 400*300 mm
  - 1200*200, 1200*300, 1200*400 mm
Circulaire :
  - Diamètre 360 mm

Usinages

Serrure à mortaiser :
  - Serrure de sureté 1 point axe 50 mm
  - Serrure de sureté Vachette 1 point axe 120 mm (PMR)
  - Serrure Urgence Vachette (D458, D459, ……)
  - Sans point de fermeture, ferme porte obligatoire

* Verrouillage Issue de secours :
  - Conforme EN179 :
     Serrure Urgence D45
  - Conforme EN1125 :
     Barre anti-panique 1pt, 2pts ou 3pts (en applique)
     Barre anti-panique 1pt sur serrure à mortaiser

Finitions

- Fibre pré peinte (finition des parements prévue au titre du lot peinture)
- Stratifié de la gamme Boréal HUET
- Placage bois essence fine
- Laqué blanc ou couleur

Décors ou Gravage sur finition :
  - Gravage sur la face extérieure – Technidécor®
  - Gravage sur 2 faces – Technidécor®
  - Décors inserts sur portes stratifiées (1 vantail)

Les + produit

  • Option Technidécor®
  • Remplissage par un Profil bois posé en usine
