Axiome 42

Référence : SC28

  • HUET_Porte_Axiome_42_EI30_Photo_01.jpg

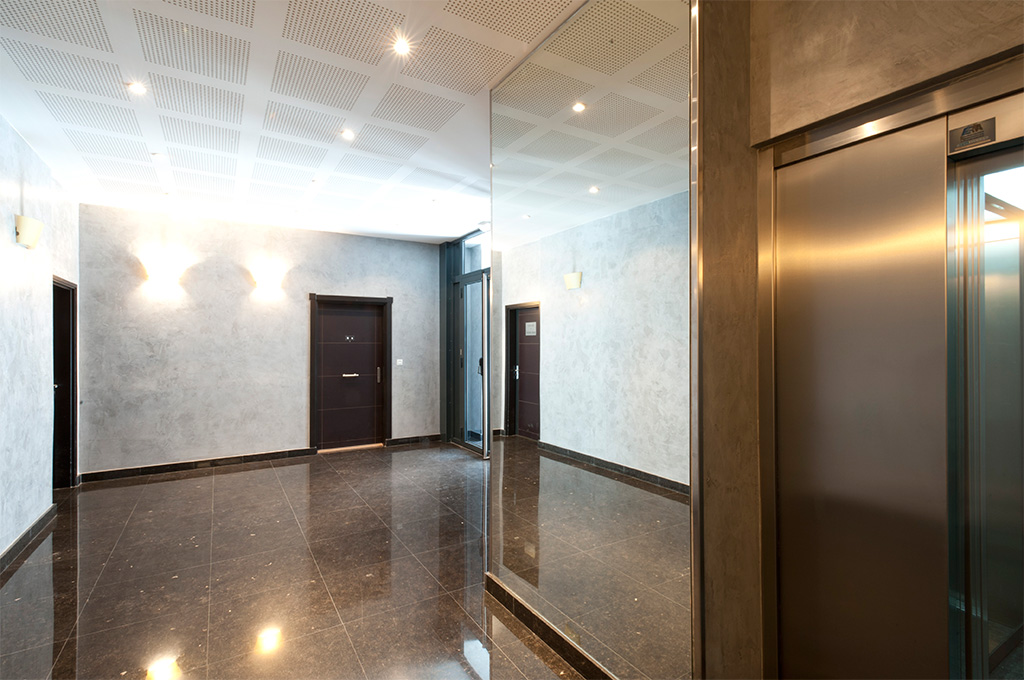

  • HUET_Porte_Axiome_42_EI30_Photo_02.jpg

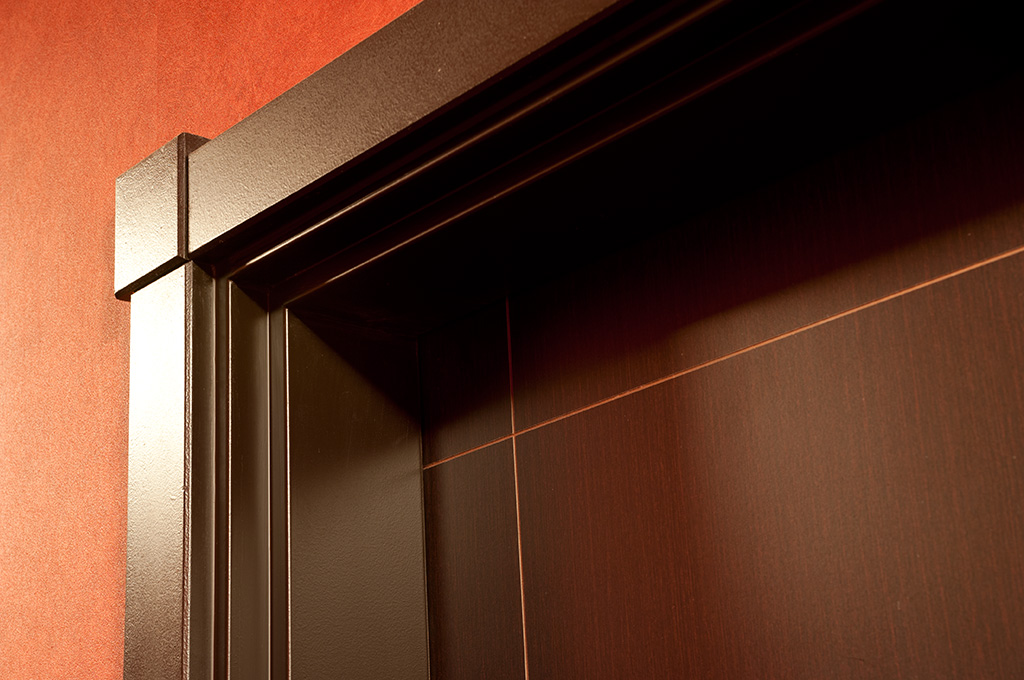

  • HUET_Porte_Axiome_42_EI30_Photo_03.jpg

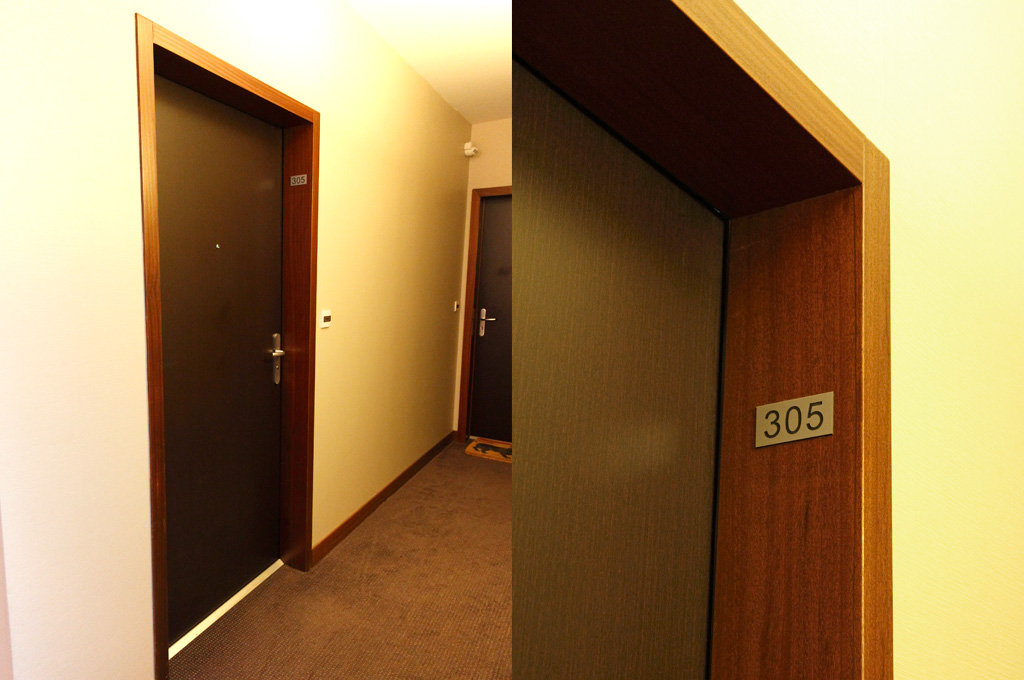

  • HUET_Porte_Axiome_42_EI30_Photo_04.jpg
  • Thermique 1.7 W/m².K
  • Acoustique Rw 42 (-1;-5)
  • Coupe Feu EI30
  • Stable Climat 3c

Description
produit

Habitat Collectif LogementBloc-porte de palier intérieur, coupe-feu EI30, Stabilité 3c, affaiblissement acoustique RA 41dB.
Porte blindée avec tôle acier.
Performance d’affaiblissement acoustique requise lorsque la porte palière donne directement sur la pièce principale.

Bloc-porte simple action palière blindée Axiome 42, coupe-feu EI30, Climat 3c, d’affaiblissement acoustique Rw 42 (-1;-5) de chez HUET ou de performances équivalentes.

Vantail

Cadre Bois Pin, Hêtre ou BER (au choix), 2 parements fibres de bois dures, âme acoustique multicouches à densité variable (sans laine minérale) ; 2 tôles d’acier de 5/10ième mm, Epaisseur de 40mm à chants droits, Poids de 37kg/m².

Dimensions : suivant plans architecte

* Domaine dimensionnel selon essence :
  - Hauteur : 1420 à 2500 mm
  - Largeur 1 vantail :   330 à 1230 mm

Huisserie

* Installation du bloc-porte dans une Huisserie Bois sur cloisons rigides ou flexibles
  - Essences : Pin ou Hêtre Lamellée Collée Aboutée, finition à peindre, feuillure 48,5*18, avec joints acoustiques exclusifs à grand débattement, section minimale de 68/57mm, autres dimensions suivant cloison.

* Installation du bloc-porte dans une Huisserie Métallique sur cloisons rigides
  - HBI ou HCI profil métallique en acier de 15/10ième, finition à peindre, traitement anti corrosion par poudrage polyester époxy pour recevoir une couche de finition (lot peinture), feuillure 48*18, barre d‘écartement, carter de gâche, avec joints acoustiques exclusifs à grand débattement, section minimale de cloison de 100mm, autres dimensions suivant cloison.

* Installation du bloc-porte dans une Huisserie Métallique sur cloisons flexibles
  - Renvoi sur Bloc-porte AXIOME 42 PYRO

Ferrage

* Huisserie Métallique :
  - 4 paumelles de 130x86 universelles
* Huisserie Bois :
  - 4 paumelles de 140x70 acier ou inox
  - 4 paumelles de 130x86 universelles

* Serrure :
  - Crémone 3 points (sans cylindre)

Seuil

 * L’étanchéité basse est une partie intégrante de la performance acoustique.
   Un procès-verbal acoustique est exigé avec l’un des équipements ci-dessous :
  - Seuil suisse Bois 50x20, Bois capotage inox 35x20 et métallique 37x20
    (RW 42 (-1;-5) dB)
  - Seuils plats 30x3 et 35x12
  - Joint balai triple lèvres sous le vantail (RA = 39 dB)
  - Plinthe automatique (RA = 40 dB)

Etancheite Basse 01

UNE SÉLECTION RIGOUREUSE DE NOS APPROVISIONNEMENTS BOIS

UNE SÉLECTION RIGOUREUSE DE NOS APPROVISIONNEMENTS BOIS

Détails
finition

Options

Microviseur :
  - Laitonné
  - Chromé

Ferme-porte :
  - Encastré DORMA ITS 96 pour huisserie bois
  - En applique

Usinages

Serrure à mortaiser :
  - Serrure de sûreté 1 point ou multipoints axe 50
    ou 120 mm (PMR)
  - Serrure de sûreté miltipoints A2P* axe 50
    ou 120 mm (PMR)
  - Serrure de sûreté multipoints A2P** et A2P***
    axe 50 mm

Finitions

- Fibre pré peinte (finition des parements prévue au titre du lot peinture)
- Stratifié de la gamme Boréal HUET
- Placage bois essence fine
- Laqué blanc ou couleur

Décors ou Gravage sur finition :
  - Gravage sur la face extérieure – Technidécor®
  - Gravage sur 2 faces – Technidécor®
  - Décors inserts sur portes stratifiées
  - Habillage de la face extérieure de la porte moulurée en cadre avec moulures 45*17mm, en bois exotique rouge, coupe à 45° assemblés par agrafage (modèles droits 2 cadres, 3 cadres, 4 cadres, 2 cadres pour pommeau central)

* Protection vantail :
  - Protection PVC mi-hauteur ou toute hauteur
  - Protection tôle inox mi-hauteur
  - Cornière de protection aluminium - système breveté
